Präsentation

Auf dieser Webseite präsentieren wir Ihnen die Schlüsselelemente zur Entwicklung einer einzigartigen Technologie für einen praktischen und kompakten MRT-Scanner. Wir sind stolz darauf, die Urheber der Kernidee zu sein und die Entwickler jeder Phase dieser anspruchsvollen Technologie. Unsere Beteiligung umfasst nicht nur das wissenschaftliche Fundament dieses faszinierenden Konzepts, sondern auch die vollständige Entwicklung unserer eigenen Elektronik, Algorithmen und Software.

Wir haben die großartige Gelegenheit, Geräte mit unserer Technologie in unserem Unternehmen herzustellen und zusammenzubauen, wo alle notwendigen Ressourcen für die erfolgreiche Umsetzung dieses innovativen Projekts zur Verfügung stehen. Wir laden Sie ein, mehr über diese bemerkenswerte Technologie und die bedeutenden Meilensteine in ihrer Entwicklung zu erfahren.

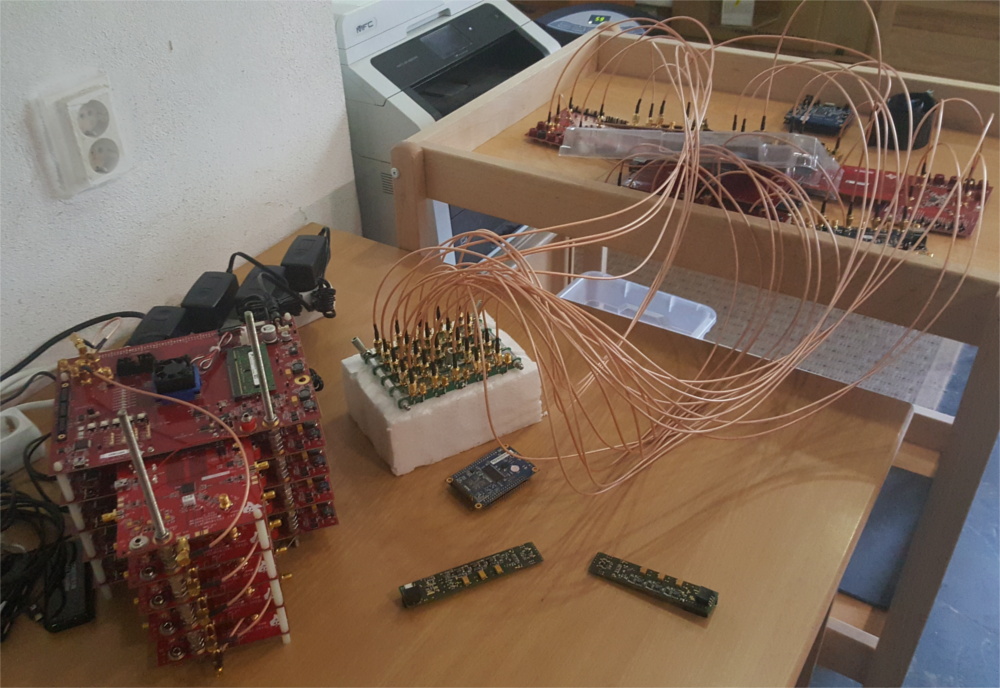

Dieses Bild zeigt die erste Version der Elektronik, die wir für die MRT-Technologie entwickelt haben. Links sehen Sie ein 8-Kanal-System mit einer Auflösung von 16 Bit und einer Abtastrate von 250 Millionen Abtastungen pro Sekunde pro Kanal. In der Mitte befindet sich ein 24-Kanal-Array von Empfangsspulen, und rechts sehen Sie ein 24-Kanal-System mit einer Auflösung von 14 Bit und einer Abtastrate von 150 Millionen Abtastungen pro Sekunde pro Kanal. Mit diesem Pilotaufbau, der zwischen 2016 und 2017 entwickelt wurde, erhielten wir erstmals zuverlässige Bestätigung dafür, dass die DNP-Methode die MRT-Signalantworten signifikant verstärkt. Dieses System wurde unter hohen externen Magnetfeldern von 0,5 bis 1,5 Tesla getestet.



Diese beiden Bilder zeigen unsere erste Geräteversion MR NIB™, die mit 3,5 Millitesla-Magneten ausgestattet ist und über 7 Sendespulen und 6 Empfangsspulen verfügt, sowie die nächste Iteration unserer Elektronik. In diesem Entwicklungsstadium konnten wir eindeutig nachweisen, dass die Signalintensität der MRT signifikant steigt, wenn wir DNP verwenden, selbst bei so niedrigen Magnetfeldstärken.

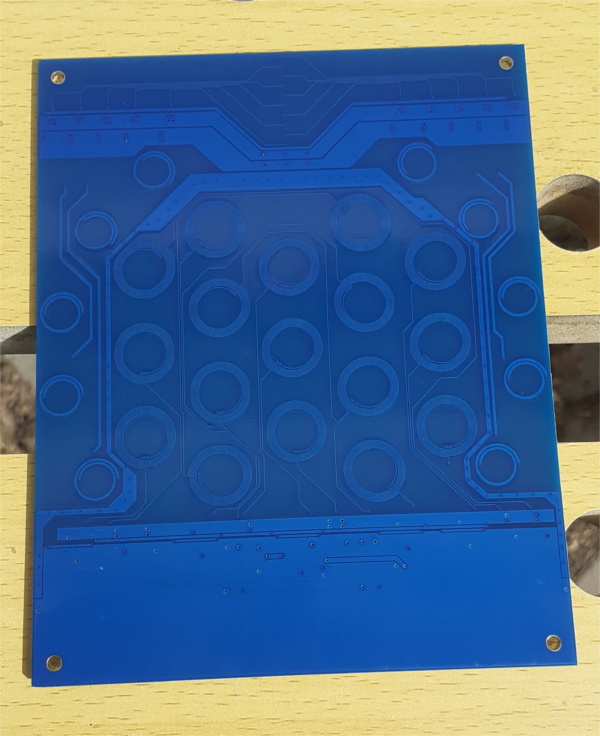

Auf dem linken Bild können Sie das Spulensystem eines 80-Millitesla-Geräts sehen, bestehend aus 10 Sendespulen und 17 Empfangsspulen. Dieses System ermöglichte es uns, anfängliche Bilder von künstlichen Objekten zu erfassen, darunter Röhren und Kapillaren mit verschiedenen Flüssigkeiten und Flussraten, und die beobachtete räumliche Präzision der MRT-Methode mit DNP-Verbesserung zu messen. Die erzielte Genauigkeit lag bei etwa 1,5-2 Millimetern in einer Tiefe von etwa 6-7 Zentimetern, und das gesamte Gerät wiegt nur 4 Kilogramm! Das Bild rechts zeigt dieses Versuchsgerät in Aktion, wobei die Positionierung von externen Videokameras mit strukturiertem Licht gesteuert wird.

Es ist erwähnenswert, dass in dieser Version des Systems die Position des Geräts in Bezug auf das Untersuchungsobjekt manuell mit den auf externen Rechenanlagen erhaltenen Daten abgestimmt werden musste, die aufgrund ihres Gewichts und ihrer Abmessungen nicht als tragbar bezeichnet werden können und daher eine Eingabe vonseiten des Bedieners erforderten.

Seitdem haben wir erhebliche Fortschritte erzielt, indem wir unser Echtzeit-Kompakt-Positionierungssystem emRadiant entwickelt und implementiert haben. In unseren aktuellen Tests erreicht dieses System eine Positionierungsgenauigkeit im Bereich von Hundertstelmillimetern. Wir arbeiten aktiv an den technischen Herausforderungen, um unser Positionierungssystem mit unserem MRT-System mit DNP-Verbesserung zu integrieren, die Magnetfeldstärke auf 250-350 Millitesla zu erhöhen und die Eindringtiefe auf etwa 10-15 Zentimeter zu erhöhen, alles für die nahe Zukunft geplant.

Durch die Nutzung unserer Innovationen in der Magnetproduktion (wie im US-Patent 10,646,722 B2 dargestellt), unserer bahnbrechenden Fortschritte bei der Erzeugung von NMR-DNP-Signalen (wie in den US-Patenten 10,773,092 B2 und US 11,707,634 B2 demonstriert) und unserer Expertise in der Computer Vision sehen wir die Schaffung eines vollständig tragbaren Geräts vor, das nicht mehr als 10 Kilogramm wiegt. Dieses tragbare MRT-Gerät soll eine Genauigkeit aufweisen, die mit modernen stationären MRT-Geräten mit 1,5 Tesla Magnetfeldern vergleichbar ist.

Darüber hinaus haben wir ehrgeizige Pläne für die Entwicklung einer vereinfachten Version mit präziser Positionierung und einer Magnetfeldstärke von etwa 120-150 Millitesla. Das Gewicht eines solchen Geräts wird voraussichtlich etwa der Hälfte des 10-Kilogramm-Modells entsprechen, während es immer noch Scanningleistungen mit leicht reduzierter Auflösung bietet. Es wird die ideale Lösung für Situationen sein, in denen maximale Portabilität gefordert ist!

MR NIB™ 3D Scanner: Ein Hochgeschwindigkeitsgerät zur Untersuchung innerer Organe

Derzeit gibt es verschiedene Methoden zur Überwachung des Zustands von Patienten, darunter Röntgen, Computertomographie (CT) und ihre Variante PET-CT, Ultraschall sowie die informativste und sicherste aller Methoden - die Magnetresonanztomographie (MRT).

Zum Beispiel ist der Ultraschall (US) eine relativ tragbare Methode, die mobile Geräte verwendet, aber nur begrenzte Informationen über innere Verletzungen liefert und praktisch unwirksam bei der Erkennung bestimmter Zustände wie Hämatome oder Knochenbrüche ist. Moderne Röntgen- und CT-Methoden zur Überwachung der menschlichen Gesundheit bergen erhebliche Risiken und sind in therapeutischen Kliniken oder Feldumgebungen unpraktisch.

Die Magnetresonanztomographie (MRT) sticht als fortschrittlichste und informativste diagnostische Methode hervor, die für die Sicherheit der Patienten sorgt. Die hohe Kosten für MRT-Geräte stellen jedoch eine erhebliche Hürde dar und verhindern, dass selbst renommierte medizinische Einrichtungen weltweit solche Systeme anschaffen und betreiben. Der Preis für ein einzelnes MRT-System übersteigt oft eine Million Euro. Die Installation eines solchen Systems erfordert einen dedizierten Raum mit metallischer Abschirmung in den Wänden und eine kontinuierliche Versorgung mit flüssigem Helium zur Kühlung der Magneten, um den reibungslosen Betrieb des Systems zu gewährleisten.

Diese Methode ermöglicht es, dreidimensionale Bilder der inneren Organe einer Person mit sehr hoher Auflösung zu erhalten und dabei Hämatome, Frakturen, Tumore und andere Schäden an den inneren Organen genau zu identifizieren. Die Kosten für eine 15-minütige Untersuchung an einem solchen Gerät belaufen sich jedoch beispielsweise auf 1000 Euro, was den weitverbreiteten Einsatz dieser Ausrüstung in der Medizin erheblich einschränkt.

Die beiden Hauptakteure auf dem Markt für solche MRT-Geräte produzieren weltweit nur etwa hundert dieser großen MRT-Systeme pro Jahr.

Die Qualität der MRT-Bilder hängt stark von der Stärke des Magnetfelds ab. Besonders aussagekräftige Organbilder mit einer räumlichen Genauigkeit von weniger als 1 mm können mit einem MRT-System mit einer Magnetfeldstärke von nur 1,5 Tesla erhalten werden. Die Erzeugung eines solchen Feldes erfordert jedoch stationäre Bedingungen und den Einsatz von supraleitenden Magneten, die kontinuierliche Kühlung mit flüssigem Helium erfordern.

Ein aufkommender Ansatz, um die Kosten für MRT zu senken, ist die Entwicklung von tragbaren Mini-MRT-Systemen mit geringen Betriebskosten. Dies hat sich zu einem prominenten Trend auf dem globalen MRT-Markt entwickelt, begleitet von dem Slogan "MRT in jedem Zuhause!". Mehrere Unternehmen bemühen sich nun aktiv darum, tragbare MRT-Geräte mit erheblich reduzierten Herstellungs- und Betriebskosten zu entwickeln.

Derzeit haben jedoch nur wenige Unternehmen nennenswerte Fortschritte auf diesem Gebiet erzielt. Unter ihnen hat HyperFine (USA), unterstützt von der Bill Gates Foundation, die vielversprechendsten Ergebnisse erzielt. Sie haben eine tragbare Variante entwickelt, die 100 kg wiegt und speziell für Hirnscans mit einer festen Position für den Kopf des Patienten konzipiert ist. Diese fortschrittliche Technologie ist jedoch derzeit nur zur Miete erhältlich, und die jährlichen Kosten übersteigen 75.000 US-Dollar.

Wir sind seit 1999 [1-3] in der MRT-Forschung tätig und haben uns mit der Magnetresonanz-NMR beschäftigt. Kürzlich, im Jahr 2016, wurde eine neue MRT-Technik entwickelt, die die entscheidende DNP-Funktion integriert, um die Bildgebung von internen Organscans mithilfe unserer Apparatur zu verbessern.

Angesichts des wachsenden Wettbewerbs auf dem Markt und der steigenden globalen Beliebtheit dieser Methode haben wir unsere Innovationen angewandt, die in fünf US-Patenten [4-8], die erfolgreich erworben wurden, dokumentiert sind und sich auf diese Technologie beziehen.

Das grundlegende Konzept unserer Ausrüstung beruht auf der erfolgreichen Integration der dynamischen Kernpolarisation (DNP) mit MRT [5,6,8], was es uns ermöglicht, die Präzision der 3D-Bildgebung für die inneren Zustände der Patienten erheblich zu verbessern. Anstatt Scans auf teuren, unbeweglichen Geräten mit hohen Magnetfeldern durchzuführen, haben wir uns entschieden, unseren Ansatz zu skalieren und Bilder von vergleichbarer Qualität wie bei stationären MRT-Systemen, jedoch bei niedrigen Magnetfeldern von 0,3 Tesla, zu erhalten.

In der heutigen Welt gibt es eine Vielzahl von Möglichkeiten, eine Magnetfeldstärke von 0,3 Tesla mithilfe bereits vorhandener Magneten zu erreichen, die seit langem in den Alltag integriert sind.

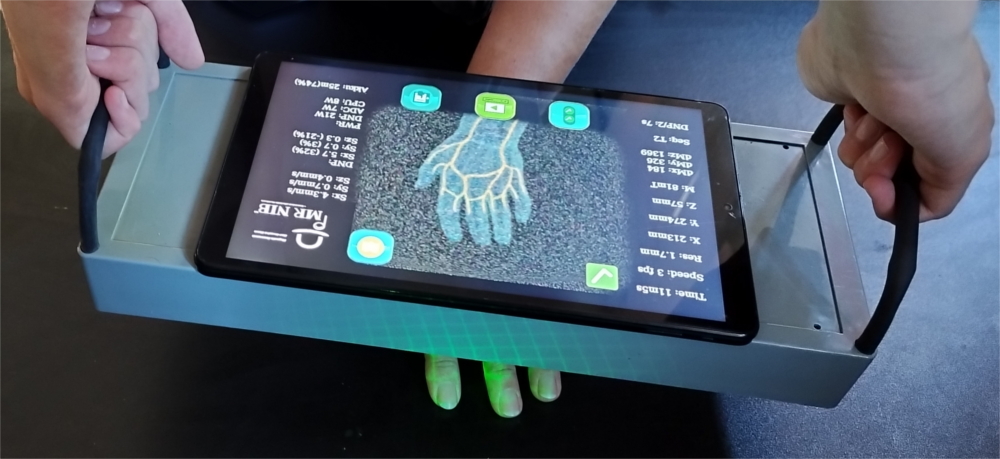

Diese bemerkenswerte Tatsache bietet uns die Möglichkeit, Geräte mit einem Gewicht von nur 6-7 kg herzustellen, die eine vollständig tragbare MRT-Konfiguration umfassen. Durch diese Entwicklung können Untersuchungen in unmittelbarer Nähe durchgeführt werden, ohne dass physischer Kontakt zwischen dem Gerät und dem Körper des Patienten besteht. Darüber hinaus ermöglicht es die Untersuchung der inneren Organe in einer Tiefe von bis zu 15 cm mit derselben Präzision wie moderne, großformatige MRT-Systeme, unabhängig von Atemmustern oder unwillkürlichen Körperbewegungen.

Diese Technologie wird als MR NIB™ angekündigt, was für Magnetic Resonance Non-Invasive Beam/Blade steht.

In Bezug auf die Benutzerfreundlichkeit unserer Ausrüstung können mehrere innovative Merkmale hervorgehoben werden:

• Die Vielseitigkeit unserer Ausrüstung ermöglicht ihren Einsatz in verschiedenen medizinischen Umgebungen wie Kliniken oder Zahnarztpraxen sowie in Situationen, die eine schnelle Reaktion erfordern.


• Im Gegensatz zu großen MRT-Geräten entfällt bei unserer Ausrüstung die Notwendigkeit, den Patienten zu immobilisieren, um Atem- oder Bewegungsartefakte auszugleichen.


• Unsere Ausrüstung beseitigt die Notwendigkeit, Kontrastmittel zur Verbesserung der Bildqualität von Organscans einzusetzen.


• Das Fehlen von flüssigem Helium und der Bedarf an Kühlung des Magnetfeldsystems machen unsere Ausrüstung einzigartig und beseitigen damit verbundene logistische Herausforderungen.


• Ein weiterer Vorteil ist die Echtzeit-Scan-Fähigkeit für eine sofortige Organuntersuchung.

Wir sind fest davon überzeugt, dass der Einsatz dieser Ausrüstung in Notfall-, Katastrophen- oder Kampfsituationen eine schnelle und genaue Identifizierung von Verletzungen und Krankheiten ermöglichen wird, einschließlich Hämatomen, Frakturen, schweren Traumata und Prellungen. Solche Fähigkeiten haben das Potenzial, Leben zu retten und die Produktivität vieler Menschen zu erhalten.

Jetzt beanspruchen: Innovation fördern

Sie können eine Bestellung unter den folgenden Bedingungen aufgeben:

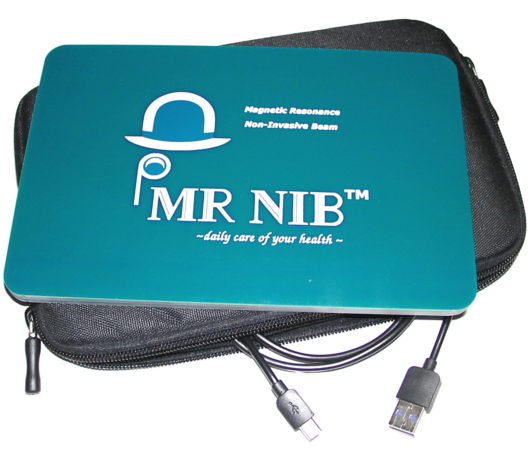

Ein tragbares MRT-Gerät mit DNP-Verstärkung und 0,3-T-Magneten, einschließlich eines Ladegeräts und eines Transportkoffers, wird zu einem Sonderpreis von 15.000 Euro angeboten. Dies beinhaltet eine 2-jährige Garantie für die Elektronik, eine 6-monatige Garantie für den herausnehmbaren Akku und 8 Jahre Software-Updates, zuzüglich anfallender Steuern und Versandkosten (abhängig vom Lieferland).

Eine Vorauszahlung von 6.000 Euro (40%) ist bei Auftragserteilung erforderlich, der Restbetrag muss unmittelbar vor dem Versand bezahlt werden.

Die Herstellungszeit beträgt etwa 8 Monate.

Bestellungen für Einzelgeräte können erheblich länger dauern, da wir mehrere Bestellungen sammeln und erst mit der Produktion beginnen, wenn ausreichend Bestellungen vorliegen. Zur Klärung der Lieferzeiten empfehlen wir Ihnen, einen Termin mit uns zu vereinbaren.

Es ist wichtig zu beachten, dass unsere Ausrüstung oft besondere Nutzungsgenehmigungen erfordert, obwohl sie vollkommen sicher für die Gesundheit von Mensch und Tier ist. Daher bevorzugen wir die Zusammenarbeit mit Händlern, die bereit sind, die Verantwortung für die Beschaffung der erforderlichen Genehmigungen zu übernehmen. Wir sind auch bereit, individuelle Bestellungen in Betracht zu ziehen, vorzugsweise von Forschungszentren, in denen solche Genehmigungen nicht erforderlich sind oder in Fällen, in denen unsere Ausrüstung für Aufgaben eingesetzt wird, die keine besonderen Genehmigungen erfordern, wie dies bei Wohltätigkeitsaktivitäten üblicherweise der Fall ist.

Kontaktieren Sie uns heute

Unser technischer Support und Informationsbüro ist jederzeit für Sie erreichbar.

Zögern Sie bitte nicht, uns zu kontaktieren, wenn Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl der richtigen Komponenten des MR NIB™-Systems benötigen.

Wir sind bestrebt, unseren Kunden die bestmöglichen Lösungen anzubieten.

Um Vorbestellungen und Händlerbestellungen aufzugeben, vereinbaren Sie bitte einen Video-Chat mit uns auf Calendly.

Alternativ können Sie sich gerne über unsere Unternehmens-E-Mail-Adresse an uns wenden. Wir garantieren eine Antwort innerhalb von 24 Stunden und können bei Bedarf weitere Informationen anfordern.
